Und los gehts mit der eigentlichen Montage der thermischen Solaranlage

Info: Die verkürzte Montageanleitung gibt es kostenlos auch als pdf-Datei zum Herunterladen, Ausdrucken und zur Mitnahme aufs Dach (zusätzlich zu der Einbauanleitung des Herstellers, die dem Solarpaket selbstverständlich auch beiliegt!) -> mehr auf der Bestell-Seite!

Diese Montageanleitung ersetzt also nicht die ebenfalls sehr guten Einbauanleitungen der Hersteller! Ganz im Gegenteil ist diese Montageanleitung mit Praxis-Tipps eine zusätzliche Information, um Ihnen vor allem mit Hilfe der realen Fotos vor dem Kauf den Ablauf darzulegen.

allgemein: Das System ist geeignet für Dächer mit Dachpfannen, Dachziegel und Biberschwanz-Ziegel sowie für Blechfalzdächer, Flachdächer und Eternit-Dächer. Hier in dieser Montageanleitung wird die Montage bei Beton-Dachpfannen gezeigt.

1. Schritt: Montage der Befestigungshaken

Die Metallplatte auf dem Bild ist eigentlich für die Montage der Solaranlage auf einem Dach mit Biberschwanz-Bedachung gedacht, eignet sich aber auch sehr gut bei normalen Dachpfannen-Dächern zum Ausgleich von Abständen zwischen Sparren und Dachpfannen-Mitte:

Beginnen Sie mit den Haken der oberen Reihe (wo der Verteilerbalken der Solaranlage sitzen wird):
Schrauben Sie den Befestigungshaken locker mit Inbus-Schrauben und Muttern auf die Metallplatte und halten Sie die Platte auf den Sparren: Mit Bleistift markieren, ggfs. mit dünnem Holzbohrer vorbohren (es gibt z.B. Dachstühle aus hartem Eichenholz!) und mit beiliegenden Schlüsselschrauben anschrauben. Inbus-Schrauben festziehen -> 1. Haken fertig montiert!

Genauso alle anderen Haken der oberen Reihe montieren, dabei mit Zollstock immer gleiches Maß bis z.B. Kante nächste Pfannenreihe einhalten.

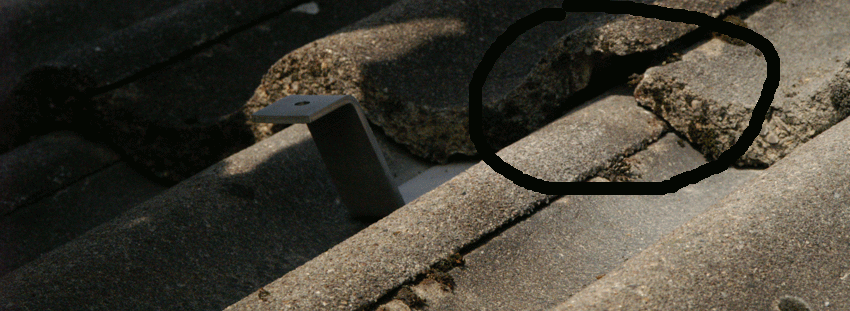

Pfannen wieder eindecken -> u.U. ergibt sich folgendes Problem: Die Dachpfanne oberhalb des Hakens steht rechts hoch:

Hier muß die Pfanne bearbeitet werden, um sicher zu gehen, dass beim nächsten Sturm kein Regen oder Pulverschnee unter die Pfanne gedrückt wird!

Bild links: Dachpfanne von hinten mit Flex markieren, auf welcher Breite die Dachpfanne bearbeitet werden muß.

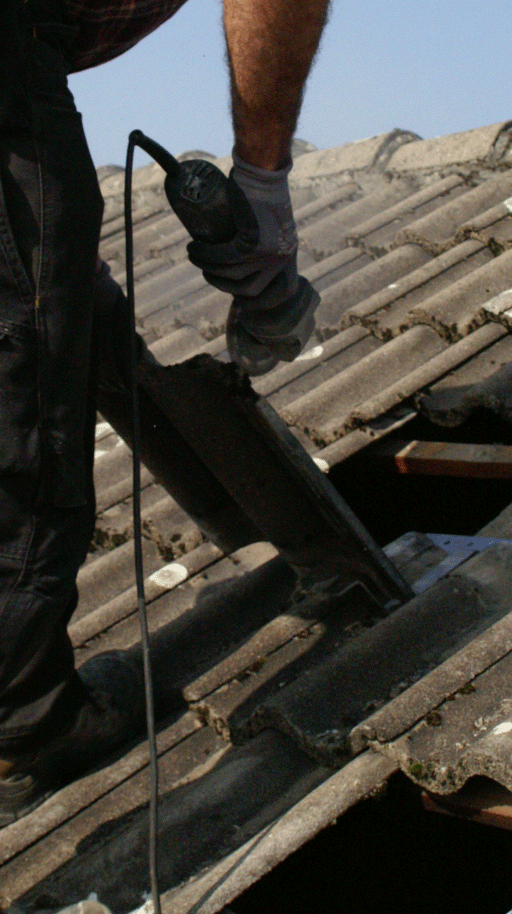

Bild oben: Dachpfanne mit Flex vorsichtig bearbeiten, bis Pfanne spaltfrei oberhalb des Hakens liegt

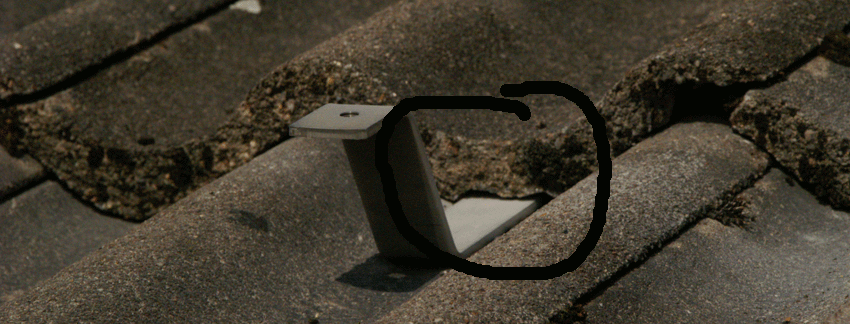

Nun liegt die Pfanne sauber an ihrer Stelle, Wind und Wetter können nicht mehr durch die Dachhaut eindringen
